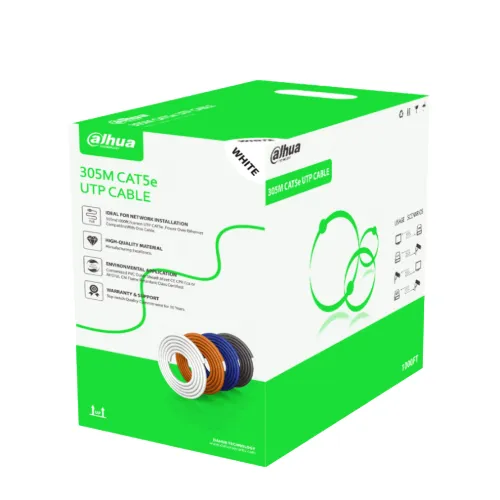

CABLE UTP 305M 24AWG *ALEACION

conductor

material

CCA (contenido de cobre: ​​22% –31%)

Diámetro

0,5 mm ± 0,01 mm

Calibre de alambre

24 CAE

Aislamiento

material

PEAD

Espesor

0,18 milímetros

Diámetro

0,90 mm ± 0,06 mm

color

Azul, blanco/azul; naranja, blanco/naranja; verde, blanco/verde; marrón, blanco/marrón

Cordón rasgado

material

Fibra de poliéster

Especificación

500D

Vaina

material

PVC FR (cumple con ROHS)

Mín. Espesor promedio

0,5 milímetros

Diámetro

5,1 mm ± 0,3 mm

color

Naranja

Eléctrico

Máx. Resistencia CC de un solo conductor

14,5 Ω/100 m (14,5 Ω/328,08 pies)

Mín. Resistencia de aislamiento

5000 MΩ/km

Máx. Desequilibrio de resistencia CC

2% (intra par), 4% (entre pares)

Máx. Capacitancia mutua

5,6 nF/100 m (5,6 nF/328,08 pies)

Rigidez dieléctrica

Sin averías con 1 kV CC durante 1 min.

Mecánico

Resistencia a la tracción

Funda ≥13,5 MPa, aislamiento ≥16 MPa

Alargamiento en rotura

Funda ≥150%, aislamiento ≥300%

Radio de curvatura de instalación

>8 veces el diámetro exterior del cable

Alargamiento de rotura del conductor

≥8%

Ambiental

Contracción del aislamiento

≤5%

Resistencia a la migración de color del aislamiento

Sin migración

Resistencia a la tracción y alargamiento de rotura de la vaina después del envejecimiento

≥12,5MPa, ≥100%

Prueba de flexión a baja temperatura

Sin grietas después de la prueba.

Prueba de choque térmico

Sin grietas después de la prueba.

Temperatura de funcionamiento

–20 °C a +60 °C (–4 °F a +140 °F)

Temperatura de instalación

0 °C a +50 °C (32 °F a 122 °F)

Temperatura y humedad de almacenamiento

–10 °C a +40 °C (14 °F a 104 °F), <60 % (HR)

Seguridad

Prueba de propagación vertical del fuego

Cumple con IEC 60332-2-2

Embalaje

Longitud del cable

305,0 m ± 2 m (1000,66 pies ± 6,56 pies)

Peso neto

6,2 kg ± 0,5 kg (13,67 libras ± 1,1 libras)

Peso bruto

7,0 kg ± 0,5 kg (15,43 libras ± 1,1 libras)

Dimensiones interiores de la caja

364 mm × 216 mm × 364 mm (14,33" × 8,5" × 14,33") (largo × ancho × alto)

Dimensiones del embalaje

447 mm × 382 mm × 386 mm (17,6" × 15,04" × 15,2") (largo × ancho × alto)

Método de embalaje

305,0 m (1000,66 pies) por caja y 2 cajas por paquete de transporte

Cumplimiento

Estándares ejecutivos

Q/DXJ 067-2019
